您的當前位置: 首頁 > 產品中心 > 核心板
x4418核心板
CPU S5P4418,ARM Cortex-A9四核
主頻 1.4GHz*4
內存 1GB DDR3,可定制2GB DDR3
Flash 支持4GB/8GB/16GB emmc可選,標配8GB emmc
下載 x4418核心板
2021精品一级毛片一区二区,亚洲中文字幕一二区精品

產品簡介

    受芯片供貨影響,原X4418CV3版本的以太網PHY芯片RTL8211E嚴重缺貨,價格暴漲,九鼎創展推出了和X4418CV3管腳完全兼容,且不影響以太網的最新核心板X4418CV4,對無需以太網功能的客戶,無需關注,直接兼容使用即可;對有以太網功能需求的客戶,硬件上直接兼容,打上以太網驅動補丁包即可。

深圳九鼎創展科技攜手三星S5P4418的合作伙伴耐信隆,在國內率先推出S5P4418開發板,供廣大客戶研發評估。它采用郵票孔的核心板+底板方式設計,核心板可擴展性強,多達180PIN管腳,運行速度高達1.4GHz。PCB采用8層沉金工藝設計,具有最佳的電氣特性和抗干擾特性,工作穩定可靠。核心板板載了PMU,帶庫侖計的充電管理,率先集成千兆以太網,可以廣應應用于MID,POS,PDA,PND,智能家居,手機,車機,學習機,游戲機以及其他各種工控領域。
X4418 核心板具有以下特性:
最佳尺寸,即保證精悍的體積又保證足夠的GPIO 口,僅68mm*48mm;
使用x-powers 的AXP228 PMU 電源管理設計,在保證工作穩定可靠的同時,成本足夠低廉;
支持多種品牌,多種容量的emmc,默認使用東芝8GB emmc(19nm MLC 工藝);
使用單通道DDR3 設計,默認支持1GB 容量,可定制2GB 容量;
支持電源休眠喚醒;
支持android4.4 操作系統;
板載千兆有線以太網;
拒絕掉程序,遠離使用nand flash 批量掉程序的煩惱;
產品穩定可靠,拷機7 天7 夜不死機;
特性參數
結構參數
外觀 郵票孔方式
核心板尺寸 68mm*48mm*3mm
引腳間距 1.2mm
引腳焊盤尺寸 1.8mm*0.8mm
引腳數量 180PIN
板層 8 層
系統配置
CPU S5P4418
主頻 四核1.4GHz
內存 標配1GB,可定制2GB
存儲器 4GB/8GB/16GB/32GB emmc 可選,標配8GB
電源IC 使用AXP228,支持動態調頻,庫侖計等
以太網 1.X44CV3:使用RTL8211E千兆以太網PHY         2.X4418CV4:使用YT8511千兆以太網PHY
接口參數
LCD 接口 同時支持TTL、LVDS、MIPI 接口輸出
Touch 接口 電容觸摸,可使用USB 或串口擴展電阻觸摸
音頻接口 AC97/IIS 接口,支持錄放音
SD 卡接口 2 路SDIO 輸出通道
Nand 接口 淘汰技術,未引出
emmc 接口 板載emmc 接口,管腳不另外引出
以太網接口 支持千兆以太網
USB HOST 接口 一路HOST2.0,一路HSIC
USB OTG 接口 一路OTG2.0
UART 接口 4 路串口,支持帶流控串口
PWM 接口 4 路PWM 輸出
IIC 接口 2 路IIC 輸出
SPI 接口 1 路SPI 輸出
ADC 接口 2 路ADC 輸出
Camera 接口 1 路BT656/BT601,1 路MIPI 輸出
HDMI 接口 高清音視頻輸出接口,音視頻同步輸出
VGA 接口 使用LCD 輸出接口擴展
啟動配置接口 無需啟動配置,核心板自動適配
電氣特性
輸入電壓 3.7~5.5V(推薦使用5V 輸入)
輸出電壓 3.3V/4.2V(可用于底板供電及電池充電)
工作溫度 -10~70度
儲存溫度 -10~80 度
核心板外觀

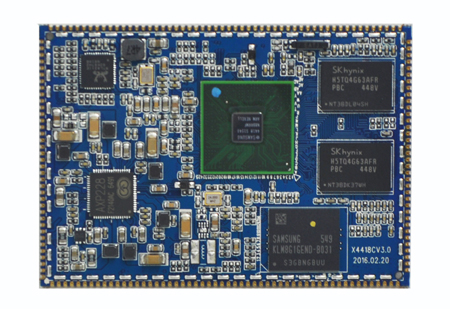

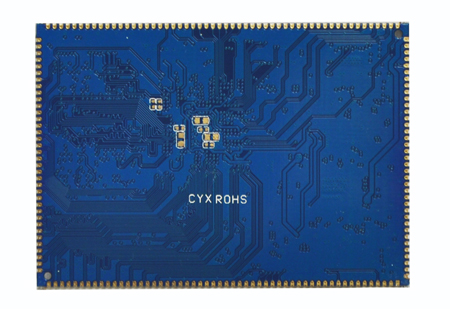

正面圖 背面圖

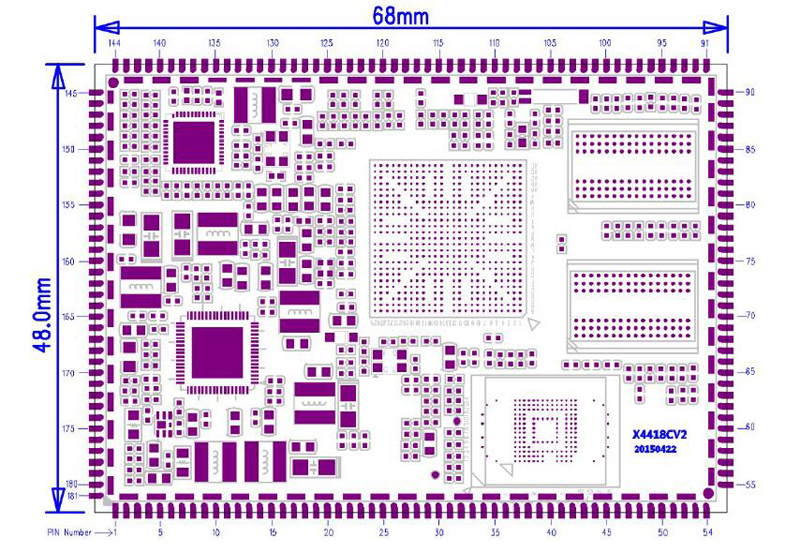

核心板結構圖
核心板結構尺寸及管腳排列:
點擊下載:X4418核心板簡介
